Назначение：

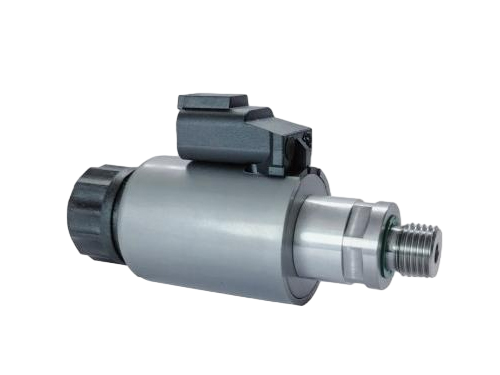

Эта серия продуктов представляет собой электромеханическое преобразовательное устройство, которое используется в системе пропорционального управления постоянным током 12V / 24V в сочетании с усилителем пропорционального управления и параллельно заменяет пропорциональный сливной клапан SUN PRDM. Выходная сила электромагнита преобразуется в смещение через нагруженную пружину, реализуется линейное преобразование тока - силы - смещения, используется фиксированный электромагнит с центральной резьбой, при замене катушки электромагнита не требуется демонтаж гидравлического устройства, может быть установлена в любом направлении, класс изоляции электромагнитной катушки H, может выдерживать давление 210 бар, класс защиты IP67, IP69K, этот тип электромагнита подходит для инженерной среды.

Основные технические параметры

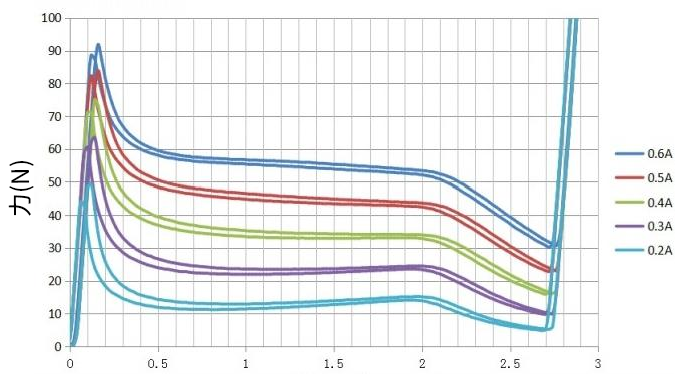

стационарная характеристика хода - силы

Пример 24V

Смещение (mm)

Внешний вид и размеры установки

Внимание при использовании

• Стандарт розеток для электромагнитов: DT04 - 2P.

• Между электрической системой управления и соединительной частью электромагнита должно быть устройство защиты от перенапряжения, чтобы избежать сжигания электромагнита и ваших элементов управления в ненормальных условиях.

· Рабочими средами гидравлической системы являются минеральные масла, фосфатные липиды.

Электромагниты работают непрерывно.

Описание выборки

• Для случаев применения, превышающих требования настоящего образца, обратитесь к Компании.

• Характеристики только для справочных целей.

Основные параметры характеристик получены в лабораторных условиях. Компания оставляет за собой право изменять параметры
